Installation d'une serrure biométrique

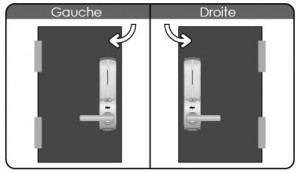

1/ Préparation de la porte Tout d'abord commencez par la dépose de l'ancienne serrure et poignée. Après avoir identifié le sens d'orientation de votre poignée, pliez le Template d'installation dans le sens indiqué pour votre configuration.

Installer serrure biométrique Installer serrure biométrique

Tracez et marquez les points de coupe et perçage à l'aide du Template positionné sur la porte (respecter bien le sens) et le bâti. Vous pouvez fixer le Template avec un ruban adhésif afin d'avoir les 2 mains disponibles.

Installer serrure biométrique

Une fois cette étape effectuée nous allons procéder à l'installation de la serrure.

2/ Percer et visser Percez les points que vous avez préalablement marqués avec une perceuse et une mèche de 3,4 mm

Installer serrure biométrique

Pour le cercle permettant le passage de la serrure et du carré, utiliser une scie cloche de 32 mm

Installer serrure biométrique

Respectez soigneusement les marques de découpe du Template et les dimensions.

3/ Nous allons maintenant insérer et fixer les éléments de notre serrure biométrique

Installer serrure biométrique

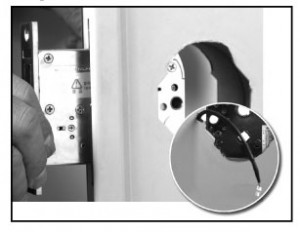

Placez la serrure en prenant soin de faire passer le câble de branchement sans le coincer.

Installer serrure biométrique

Préparez le bloc poignée (coté extérieur avec capteur biométrique) en plaçant le joint d'étanchéité comme sur la photo ci-dessous:

Installer serrure biométrique

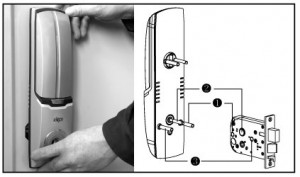

Puis présentez le bloc et plaquez le en enfonçant les tiges dans les trous de la serrure correspondant

Installer serrure biométrique

Préparez le bloc intérieur en plaçant le joint d'étanchéité comme précédemment

Installer serrure biométrique

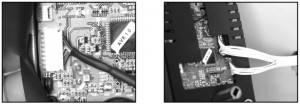

Puis branchez le(s) câble(s) sur le bloc intérieur.

Installer serrure biométrique

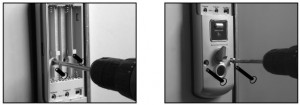

Puis plaquez le bloc contre la porte, maintenant il faut fixer les deux blocs entre eux.

Installer serrure biométrique

4/ Mise en service Maintenant placez les piles LR6 dans leur emplacement et fermer le couvercle

Installer serrure biométrique

Puis testez la serrure mécaniquement avec la poignée intérieur pour voir si rien ne bloque et que tu est bien installé

. Installer serrure biométrique

Voila votre serrure biométrique est intallée. **Durée d'installation approximative 1 heur
